Náhradní sestava za motor Dymat E1 37176
Kód: 3891/MOT 3891/MOT2 3891/MOT3 3891/MOT4 Zvolte variantuSouvisející produkty
Detailní popis produktu

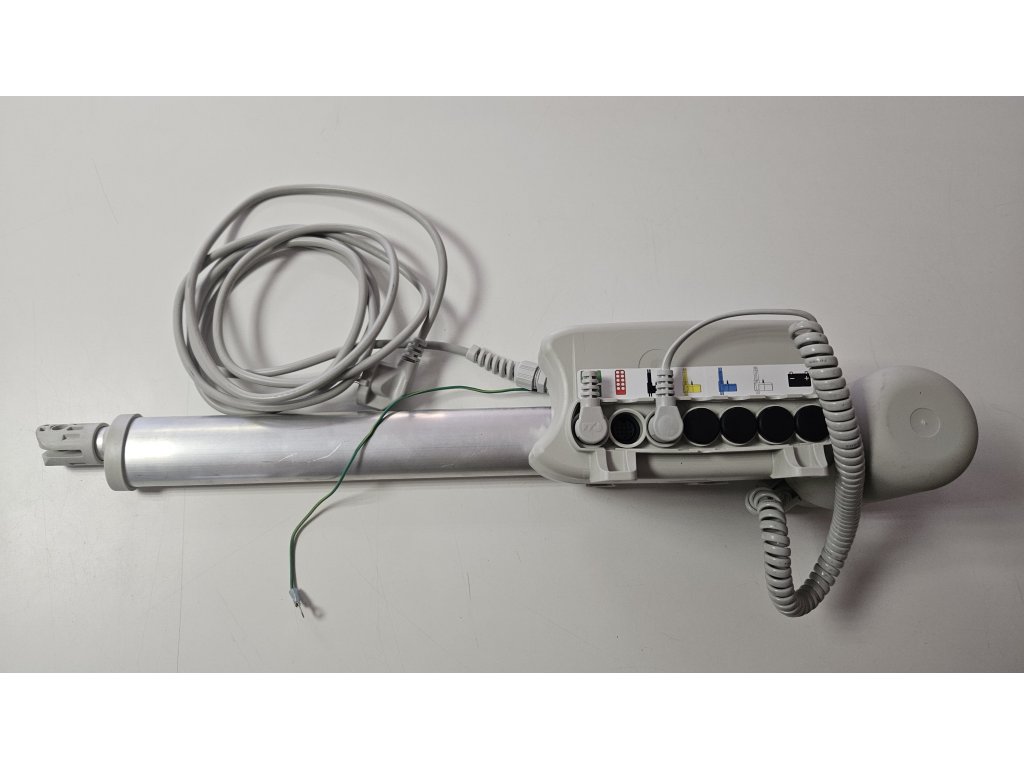

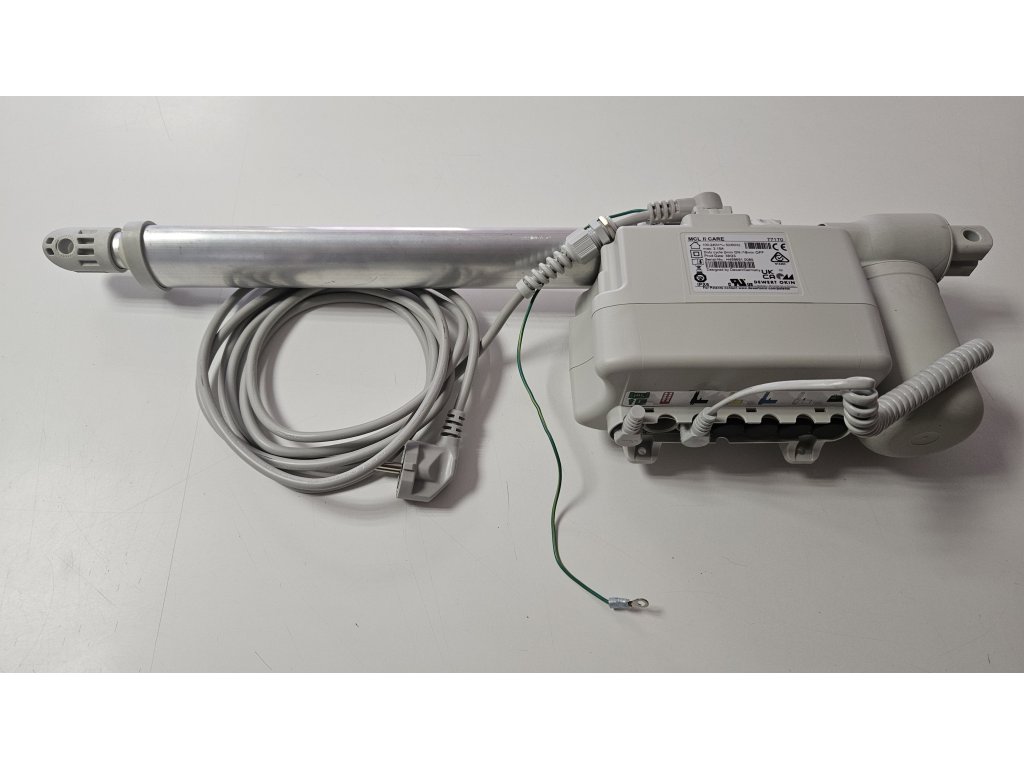

Náhradní sestava za motor Dymat E1 37176
Pozor nejedná se o přímou náhradu, rozdílná rozteč a síla motoru
Sestava obsahuje :
- Motor MCZ 58795 nebo MCZ 68878
- Řídící jednotku MCL II CARE 77170 (Možnost připojení na AKU)
- Příruba řídící jednotky 69972 (Připojení řídící jednotky k motoru)
- Síťový kabel 70844 - Nekroucený, s uzemněním, délka 3000mm s průchodkou
nebo
- Síťovy kabel 71606 - Kroucený, bez uzemnění, délka 1960mm (lze natáhnout cca na 3000mm) s průchodkou
Dále je možné volitelně dokoupit ruční ovladač 76404 nebo pouze kroucený kabel 23917 s 13PIN konektorem.
Porovnání motorů
| Rozteč mezi otvory | Pracovní rozpětí | Max tlak | IP | ||
| Motor 37176 | 805 mm | 500 mm | 3000 N | 20 | |
| Motor 58795 | 709,5 mm | 500 mm | 2000 N | 66 | |
| Motor 68878 | 605 mm | 375 mm | 3000 N | 66 |
Dále je možné k jednotce MCL II CARE 77170 připojit další 3 motory. (Celkem tedy 4) a použít více tlačítkový ovladač.
Ovladač pro :
V případě zájmu o individuální sestavu kontaktuje nás na obchod@chironaxbrno.cz

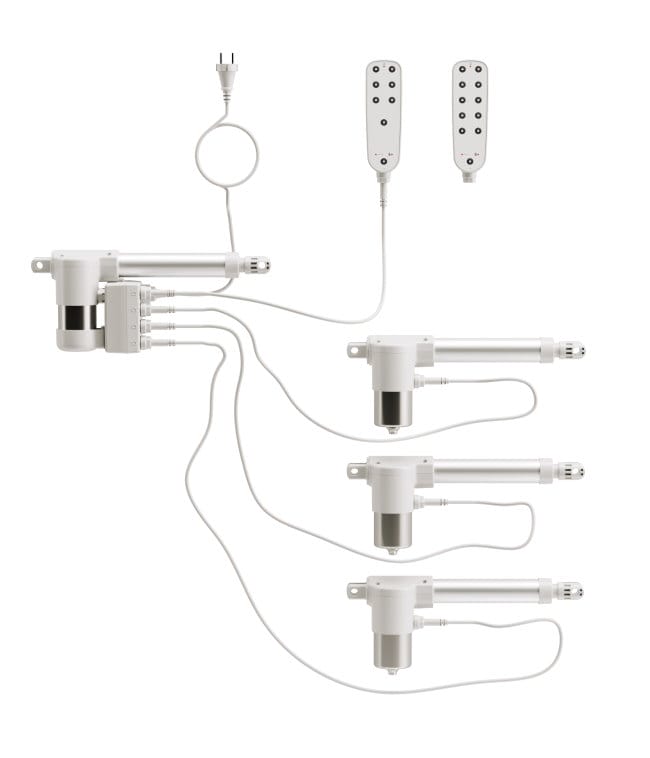

Zde je názorné schéma zapojení 4 motorů
-
datasheet_mcz_58795 (54.7 kB)
-
mcl_ii_care_-_instructions (2.2 MB)
-
datasheet_dymat_37476 (40.1 kB)
-
datasheet_mcz_68878 (39.6 kB)
